電源コードの基本: 標準コードと真の高耐久電源コードの違い

何が電源コードとみなされるのか、そしてどこに頑丈な線が引かれているのか

このカテゴリはほとんどの人が想定しているよりも広いです

電源コードは、コンピューターモニター、衣類乾燥機、電気レンジ、ポータブルショップ機器など、デバイスや電化製品が配線されていない場合や、専用のリード線が取り付けられていない場合には常に使用されます。一方の端は壁のコンセントまたはレセプタクルに差し込む成形プラグで終端し、もう一方の端は裸線、ソケット、または対応するコネクタを介してデバイスに接続します。

すべてではありません 電源コード は同じ基準に基づいて構築されており、実際に「ヘビーデューティ」の違いが実際に重要になるのはそこです。カーペットの上に置かれるオフィスのプリンター向けに定格されたコードは、油、湿気、または人の往来にさらされ、毎日巻き上げたり巻き戻したりする工場のフロアのボール盤まで走るコードとは異なる構造上の要求があります。耐久性の高い用途で軽量のコードを使用すると、摩耗が早くなるだけでなく、繰り返しの屈曲によってジャケットに亀裂が入ったり、張力緩和が機能しなくなったりすると、実際の安全上の責任が生じます。

普遍的であるとは想定できない電圧と地域の標準

ある地域のグリッド用に構築されたコードは、別の地域のグリッドでは安全に動作しません。

電源コードは単一の世界標準に従っていないため、コードの定格電圧と周波数は、接続されているデバイスだけでなく、出荷先の地域にも適合する必要があります。北米、中南米、日本、およびその他の少数の国は、100 ～ 130 V、50 ～ 60 Hz で動作します。世界のその他の地域のほとんどは 220 ～ 240V、50Hz で動作しますが、両方のグループ内には完全に異なる電圧または周波数を使用する例外があります。

これは、同じ機器を複数の市場に出荷するメーカーや販売代理店にとって最も重要です。単一の電源コード仕様ではすべての地域の電気規格をクリアできないからです。地域の仕様を間違えることは、それほど大きな不便ではありません。間違った電圧範囲に定格されたコードは、互換性の問題だけでなく、火災や機器損傷の危険性があります。

すべての電源コードが依存する 3 つのコンポーネント

表面的には単純ですが、仕様が不十分な場合、各部品に実際の故障モードが存在します。

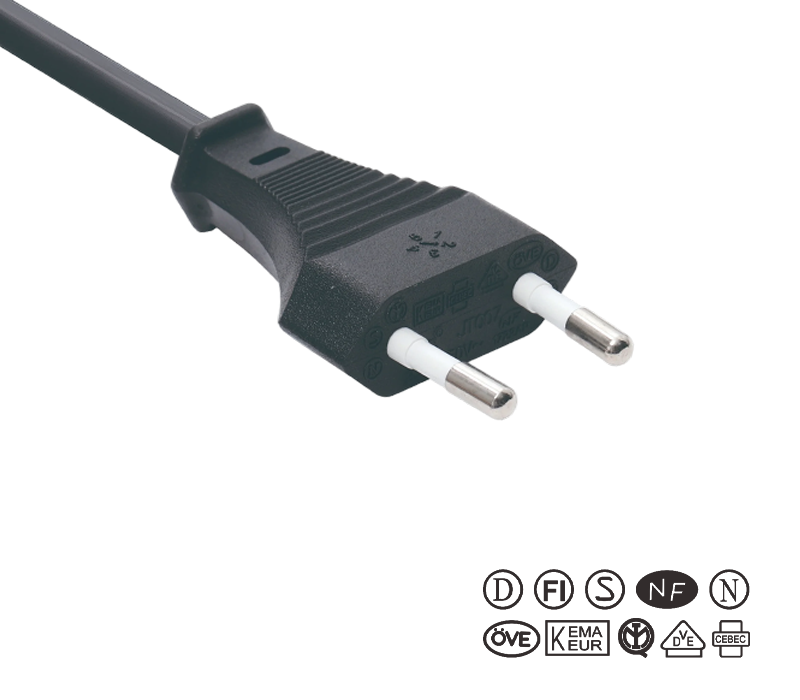

• プラグ コンセントまたはレセプタクルと嵌合する成形コネクタ。そのピン構成と接地設定は、NEMA などの地域規格に基づいて構築されています。
• コード自体 実際に電流を流す絶縁された導体の束。ゲージ、絶縁材、導体はすべて、コードが処理する必要がある電流と環境に応じて決まります。
• 張力緩和 機器のエンクロージャに入るコードを固定し、動き、曲がり、振動、張力によってコードが終端点から外れる可能性を減らします。頑丈なコードの場合、安全スプリングやバス ドロップ サポート グリップで補強されることがよくあります。

3 つのコンポーネントのうち、ストレイン リリーフは、故障するまで最も過小評価されることが多いコンポーネントです。正しいゲージと耐久性のあるジャケットを備えたコードであっても、ストレインリリーフによって繰り返し張力が吸収されずに直接内部接続点に伝達される場合、早期に破損する可能性があります。

実際に重要なコネクタ規格: NEMA 対 IEC 60320

同じ問題の異なる部分を解決する 2 つのシステム

北米では、NEMA (全米電気製造業者協会) がコンセントの構成、コードの電圧容量、プラグのタイプの標準を設定しています。 NEMA タイプ A プラグは 2 つのフラット ブレードを使用します。タイプ B は接地ピンを追加します。これは、小型電子機器以外のほとんどの電力供給機器に必要なバージョンです。

デバイス接続側では、IEC 60320 はプラグアンドコンセント構成以外で最も広く使用されている国際規格です。機器自体に接続するコネクタを規定しており、電流、電圧、温度の要件に応じて C1 から C24 までの範囲の定格があります。

間違ったコネクタ タイプをデバイスに適合させることは、単に適合性の問題ではありません。特定のやかんや高密度のサーバー機器など、70°C 定格の C13 コネクタをそれよりも高温で動作するデバイスに接続すると、真の熱リスクが生じます。これがまさに、C15 定格がマイナーなバリエーションではなく、個別の仕様として存在する理由です。

実際に目にする環境に合わせたコード構造

アプリケーションは、電源が供給されているデバイスよりもはるかに多くのビルドを決定します。

標準の電源コードは、乾燥した温度管理された屋内環境 (オフィス、サーバー ルーム、1 か所に設置された家電製品など) 向けに作られています。部分的に囲まれた空間、活動の多い作業エリア、または定期的に動き、湿気やゴミがある場所でコードを使用する必要がある場合は、それに耐えるためにより頑丈な構造が必要です。これが、太いゲージ、より丈夫なジャケット、強化された張力緩和などの頑丈な電源コードが、あると便利なものではなくなり、唯一の適切な選択肢となるポイントです。

ここでもプラグの向きが重要です。ストレート プラグはオープン スペースでは問題なく機能しますが、機器の隙間が狭い場合は、直角プラグを使用すると、接続点でコードにかかる機械的ストレスが軽減され、狭い設置場所での摩耗が大幅に軽減されます。

頑丈な電源コードがコストを稼ぐ場所

プレミアムは、特定の予測可能な設定で正当化される

耐久性の高い電源コードは、標準電源コードよりも 1 フィートあたりのコストが高く、毎日現場を引きずられる電動ハンドツール、金属の削りくずや切削液にさらされる穴あけやフライス加工の機器、コードの故障が許容できないリスクである医療機器、一般的なオフィスよりも管理が不十分な物理環境で稼働する通信機器など、要求の厳しい限られた用途でその割増料金が正当化されるのは簡単です。
